起源の場所:
中国
ブランド名:
Hengyang
証明:
ISO9001
モデル番号:
HC-503
1 適用分野
1鉄金属:マルタイト,ヘマタイト,シデライト,クロマイト,イルメニト,マンガンなど
2. 非鉄金属の分離:ウルフラミットとクォーツ,ピルホライトとカシテライト,ウルフラミットとカシテライト,リモナイト浄化,シェイライト,ウルフラミットとガーネットなど
3稀土:タンタル,ニオビウム,レピドメラン,モナジット,など
4非金属:クォーツ,フェルドスパール,陶器用カオリン,シリマニート,カシテライト,アンダルーシート,耐火性キアニート,ホーンブレンド,ミカ,ツーマルリン,ガーネットから不純物を分離するなど,
2 技術的特徴

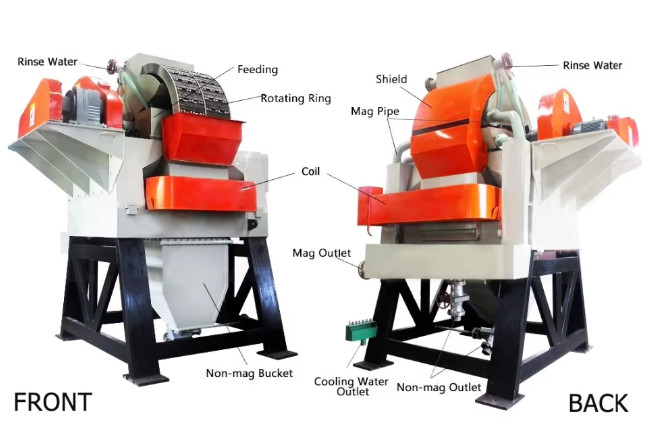

1. 油水冷却垂直リング高梯度磁気分離器は,高度な冷却システムを持っています.コイルは完全に密閉され,強制的な油冷却外循環があります.石油と水の熱交換原理が採用されるコイルが発生する熱はすぐに水流によって取り去られ,コイル温度上昇は25°C未満で,磁場熱分解は最小限に抑えられる.
2磁気エネルギー利用率を向上させ,分離領域の磁場強度を8%以上増加させる.そして背景の磁場は1以上です.4 トン
3コイルハウジングは完全に密閉され,雨や塵に耐え,腐食に耐えるため,機器は様々な厳しい環境で動作することができます.
4トランスフォーマーオイルを冷却するために洗浄水を使用し,追加の冷却水の必要性をなくし,エネルギーを節約し,環境を保護し,水資源を節約します.
5磁気介質は,異なる横切りの棒介質構造で,四点制約メカニズムを採用し,磁気場グラデントが大きい.高場強度と長寿命.
6設備のインテリジェント操作制御を実現する.
7選択的な気力水洗浄装置とパルス装置は,高洗浄効率を特徴とする,異なる材料の特性に応じて装備することができます.優れた分離効果と低水消費.
3 技術データ
|
モデル
部分 |
DLS-50 | DLS-75 | DLS-100 | DLS-125 | DLS-150 | DLS-175 | DLS-200 | DLS-250 |
|
リング直径 (mm) |
500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 |
| 粒子の大きさ mm (-200 メッシュ) |
- 1つ0 30〜100 |
- 1つ0 30〜100 |
- 1つ3 (30~100) |
- 1つ3 (30~100) |
- 1つ3 (30~100) |
- 1つ3 (30~100) |
- 1つ3 (30~100) |
- 1つ3 (30~100) |
|
スラム密度 (%) |
10~40 | 10~40 | 10~40 | 10~40 | 10~40 | 10~40 | 10~40 | 10~40 |
|
流出量 (m3/h) |
0.5~1.0 | 10.0~20 | 12.5~20 | 20~50 | 50〜100 | 75~150 | 100~200 | 180~450 |
|
処理能力 (t/h) |
0.05~025 | 0.1~05 | 4~7 | 10~18 | 20~30 | 30~50 | 50~80 | 80~150 |
| バックグラウンド フィールド強度 (T) | 0〜11 | 0〜11 | 0〜11 | 0〜11 | 0〜11 | 0〜11 | 0〜11 | 0〜11 |
| 電源源 (A) | 0~1200 | 0~850 | 0~650 | 0~850 | 0~950 | 0~1200 | 0~1200 | 0~1400 |
| 電源電圧 (V) | 0~8です3 | 0~13 | 0~265 | 0~23 | 0~28 | 0~31 | 0~35 | 0~45 |
| 電源供給能力 (KW) | 0~10 | 0~11 | 0~17 | 0~19 | 0~27 | 0~37 | 0~43 | 0~63 |
| リングモーターの電源 (KW) | 0.37 | 0.55 | 1.5 | 2.2 | 4 | 4 | 5.5 | 11 |
| 振動モーターの電源 (KW) | 0.55 | 0.75 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 |
| 水供給圧 (MPa) | 0.1~02 | 0.1~02 | 0.2~04 | 0.15~03 | 0.2~04 | 0.2~04 | 0.2~04 | 0.2~04 |
| 水の消費量 (m3/h) | 0.75~1.5 | 5~8 | 10~20 | 30~45 | 60~90 | 80~120 | 100~150 | 200~300 |
| 冷却水 (m3/h) | 1.5~2 | 1.5~2 | 2〜25 | 2.5~3 | 3~4 | 4〜5 | 5~6 | 6~7 |
| メインフレーム重量 (t) | 1.5 | 3 | 6 | 14 | 20 | 32 | 48 | 105 |
|
総寸法 (mm) |
1900*1580*1320 | 2000*1360*1680 | 2700*2200*2560 | 3045*2320*2640 | 3400*3060*3150 | 3900*3400*3800 | 4290*3610*4320 | 5800*5000*5400 |
上記乾燥鉱物は金属鉱物であり,非金属鉱物の処理能力は金属鉱物の半分です.詳細は,直接私たちに連絡してください.
